Unit riktbar 13W 50° 930 FD svart

Artikelnr: 110627

Unit är en komplett produktfamilj för allmänljus. Den kompakta 13W med ett ljusflöde upp till 1116lm i 3000K passar i en mängd olika miljöer. Den inbyggda prismatiska diffusorn mellan reflektor och baffel ger Unit mycket hög ljuskomfort, utmärkt avbländning och mycket jämn belysning. 13W varianten är utrustad med högeffektiva LED-chip från Citizen som garanterar högsta ljuskvalitet och livslängd. LED chipet har en färgåtergivning på RA90+ och styrs med Fasdim.

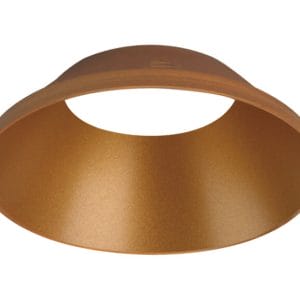

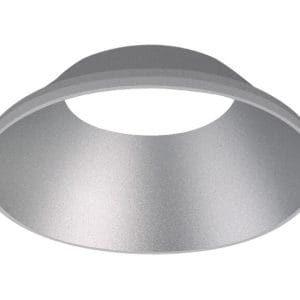

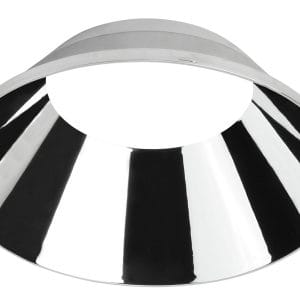

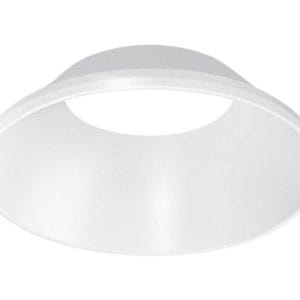

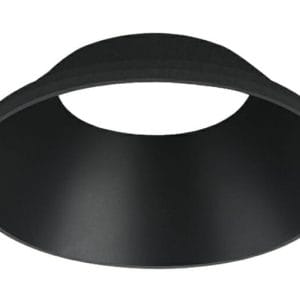

Avbländningsbafflar i matt, blank, vit, svart eller guld för att skapa integrerad design som smälter in i arkitekturen.

Vill du tagga utskriften?
Fyll i nedan:

Ser PDF:en konstig ut? Testa i annan webbläsare.

Till 3D-viewer Till nedladdningsbart material

Finns i fler varianter

Styrning:

Färg:

Specifikationer

Anslutning (typ) (arma)
Sladdställ
Dimbar
Ja
Driftdon ingår
Ja
Driftdonsmodell
Konstantström
Färg
Svart
Färgkod (RAL)
9005
Infästning
Montagefjäder
Ljuskälla
LED
Ljuskälla ingår
Ja
Ljuskälla ingår (typ)
LED
Material
Aluminium
Max. Ta (°C)
25
Max. Tc (°C)
40
Min. Ta (°C)
-20
Montage
Infällt
Riktbar
Ja
Ställbar (o)
30
Vridbar (o)
355
Anslutning (mm2)
5x0.75 - 2.50
Driftdon per säkring B (st)
10A-53, 16A-84
Driftdon per säkring C (st)
10A-87, 16A-142
Driftdonsmodell
Konstantström
Driftstemperaturområde
-20 - +50
Effektfaktor
0.9
Effektintervall (W)
10.8 - 16
Framspänning driftdon intervall (Vf)
31 - 46
Livslängd (h)
50000
Nätfrekvens (Hz)
50 - 60
Standbyeffekt (W)
0.3
Styrning
Fasdim
THD (%)
20
Utgående ström ripple LF (%)
4
Effekt armatur (W)
13
Framspänning armatur (Vf)
36
Konstant ström (mA)
350
Spänning (V)
230
Systemeffekt (W)
15
Byggvarubedömningen
Byggvarubedömningen
CE-märkt
Ja
Energieffektivitetsklass
E
F-märkt
Ja
Kapslingsklass (IP)
20
SELV
Ja
Skyddsklass
3
UGR
<16
Utbytbart LED och driftdon
Ja
Armaturlumen (lm)
1116
Chiplumen (lm)
1391
Färgtemperatur (K)
3000
Färgåtergivning (CRI eller Ra)
>90
Livslängd (h)
60000
Livslängd (typ)
L80 B10
MacAdam (SDCM)
3
Spridningsvinkel (o)
50
Diameter (mm)
115
Håltagning (diam mm)
100
Höjd (mm)
100
Taktjocklek intervall (mm)
3 - 40
Vikt exkl. driftdon (kg)
0.49
